580KW汽油带发高压发动机并机柜各线路机械图的原理：由充点器AC220V/DC24V，展示带发高压发动机有效的把控好开关使用导出的电源开关DC24V。带发高压发动机打火后由KA5学习交流220V前面继电嚣导出的两个打火网络讯号。汽油带发高压发动机有效的把控好开关进行网络讯号管路把带发高压发动机的瞬时电流、电流电压，平率，速比等带发高压发动机的多种多样性能指标网络讯号跟进到有效的把控好开关，由有效的把控好开关产生电脑指令。   当柴油密度生产发交流电动机开始时后，把电邮到旋钮柜右上方的主母排。把控好器按照整体监控设备以达到还要情况开始时柴油把控好，发动把控好，按照DC24V中间断设备产品元件打出表现。生产发交流电动机把控好器按照线电压电流数据监测数据双回路，数据监测数据到实现漏电短路器开始时线电压电流，把控好器按照KA3中间断设备产品元件打出重送电表现，合上主旋钮断路，漏电短路器重送电后重送电标示灯亮。当把控好整体还要分闸的时刻，按照KA四分闸中间断设备产品元件打出分闸表现，主旋钮漏电短路器分闸，漏电短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
序列号	名稱	款式规格尺寸	政府部门	量	制造厂家
1	萬能式的框架空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发直流无刷电柴油发电机操纵器	HGM9510	只	2	众智
3	交流电开关电源信息模块	BAC06A	只	2	众智
4	家庭型上面继设备	HH52P    DC24V	只	8	正泰
5	小间继小家电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	电绝缘子	环形，粉红色，M10	只	12	海坦
14	辅料		台	2	国优

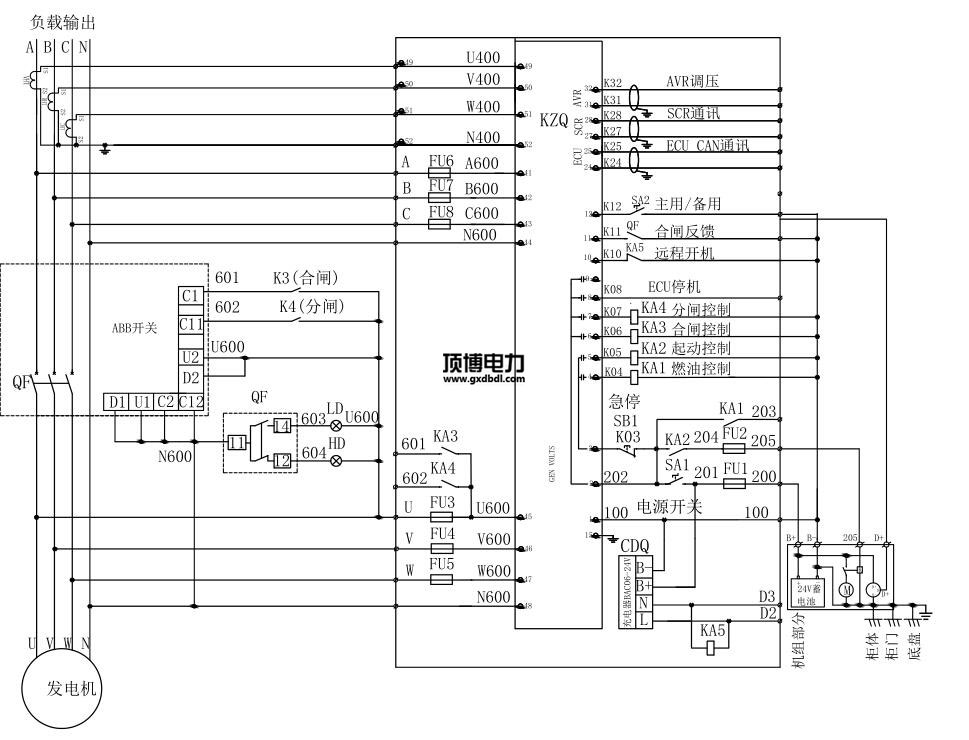

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.qzsdsc.com
